装配式研究|钢结构图纸图形表示方法

1、图纸的幅面和比例

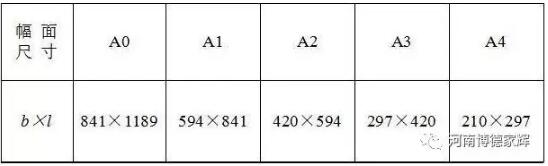

图纸的尺寸

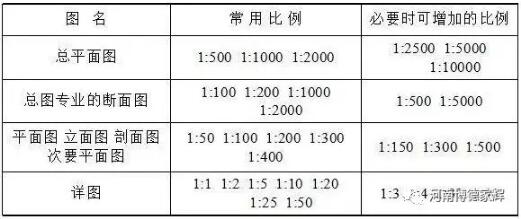

图样的比例

2、常用的符号

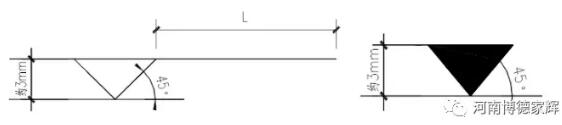

标高：标高是表示建筑物的地面或某一部位的高度。在图纸上标高尺寸的注法都是以m为单位的。一般标注到小数点后三位，在（一体化装修）总平面图上只要注写到小数点后两位就可以了。总平面图上的标高用全部涂黑的三角表示。

图2.1L—注写标高数字的长度

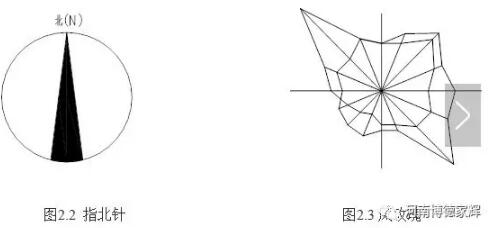

指北针与风玫瑰 :表示该建筑物的朝向。指北针的形式见图2.2。圆的直径为8～20mm。主要的画法是在尖头处要注明“北”字。

定位轴线和编号

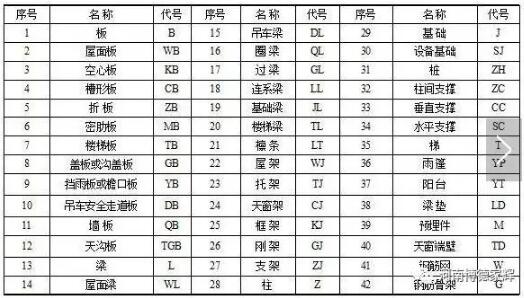

构件及截面表示符号

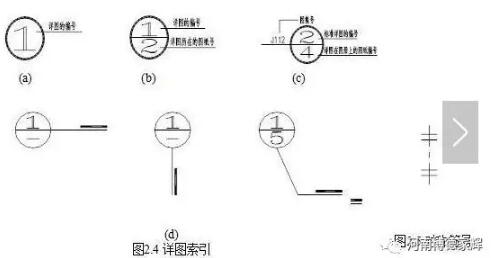

符号
