图纸生墙
可以根据链接 CAD 图纸快速创建门窗。
在”宝冶速建”选项卡下的”建筑结构”区域选择点击”图纸生墙”。

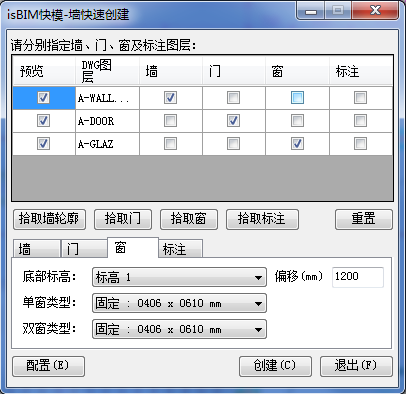

在弹出的”isBIM 快模-墙快速创建”对话框中，设定墙、门、窗的标高和类型，拾取墙、门、窗的图层，点击”创建”按钮，如下图所示。

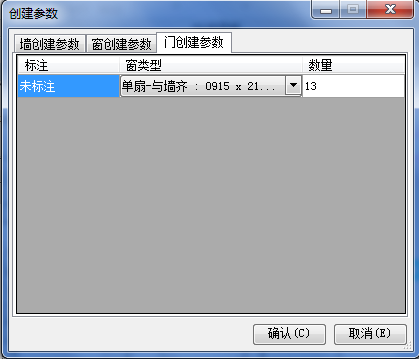

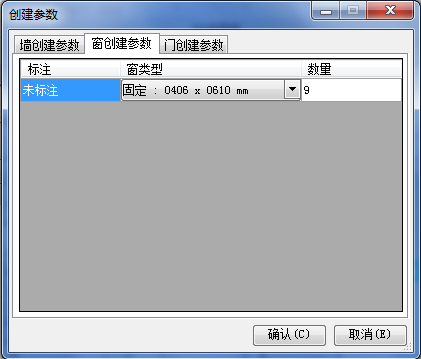

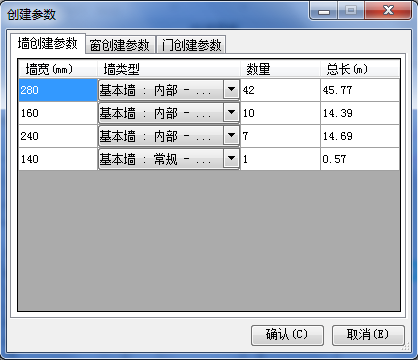

程序在读取 CAD 图纸信息后，显示识别的墙、门、窗的信息，如下图所示。
在确认识别正确后，点击”确认”按钮，执行创建操作。操作完成后可以在绘图区看到根据图纸创建的墙、门、窗模型。
以下是门窗的绘制要求：
| 门 |  |
 |
 |
 |
| √ | √ | √ | ×在墙线外 | |
| 窗 |  |
 |
 |
 |
| √ | √ | ×长短不一致 | ×无窗线标志 |
