BIM资料|Revit族库-M-AHU-空调机组-顶部进出风(卧式).rfa

所属分类：BIM族库

文件大小：520KB

文件格式：.rfa

族下载

M-AHU-空调机组-顶部进出风(卧式).rfa

提取码：em7i

简介：就是机组本身自带压缩机，因其制冷系统中液态制冷剂在其蒸发器盘管内直接蒸发（膨胀）实现对盘管外的空气（也就是空调室内侧空气）吸热而制冷。

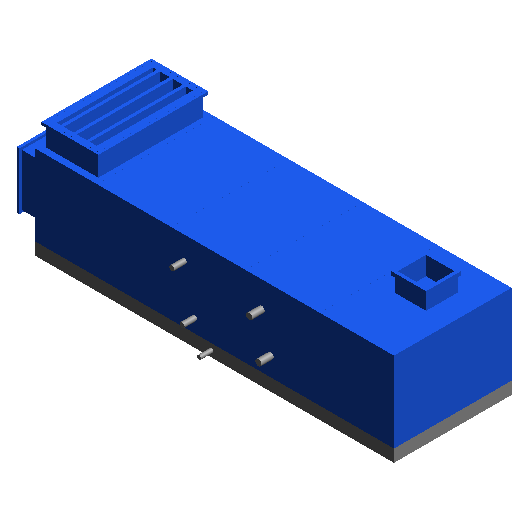

族截图

族参数

产品参数

尺寸标注

回水管距离180mm进风口宽度322.5mm进水管半径20mm回水管距离55mm距离2229mm机组高度650mm风机距离197mm冷凝管距离275mm进风口长度776mm回水管半径20mm回水管管径40mm距离50mm进水管管径40mm进水管高度1253mm表冷段长度600mm调节风阀宽H420.5mm机组宽度950mm厚度29.9999999999999mm进水管距离1154mm冷凝管管径32mm回水管高度357mm混合段长度500mm回水管半径125mm进水管管径150mm袋式过滤段长度600mm调节风阀长L848mm边距50mm回水管高度1287mm进水管距离138mm底座高度100mm冷凝管半径16mm回水管管径150mm进水管半径125mm距离1264.5mm进水管高度208mm蒸汽加湿段长度600mm风机段长度600mm机组长度2400mm

机械 – 流量

最小机外全压200Pa最大机外全压800Pa风量2209m3/h水流阻力2200Pa空气阻力56Pa

标识数据

制造商注释记号URL成本0型号类型图像部件代码类型注释说明回路

机械

显热冷量0kW水流量0.5L/s总冷量0kW

材质和装饰

底座材质箱体材质

分析结果

盘管迎风面积0.24m2
