【摘要】四川古蔺二郎污水处理工程位于二郎镇西北，赤水河低点，占地面积10076平方米（15.11亩）。由中国市政工程华北设计研究总院承担设计工作。
一、项目背景
1、项目名称： 四川古蔺二郎污水处理工程
2、项目设计单位： 中国市政工程华北设计研究总院
3、项目周期： 2011年11月至2012年7月底前完成所有土建及设备安装、单机调试、厂区总图工作；2012年8月进行联合试运转。
4、相关软件应用：
Graphisoft ArchiCAD
Graphisoft MEP Modeler
5、BIM应用反馈与评价：
1.操作易上手，3D视图简单直观，避免碰撞减少变更；
2.团队成员在同一文件上工作，项目进度一目了然；
3.剖面图、标注、布图等工具人性化操作，减少工作量同时为工作带来乐趣。
二、正文
中国市政工程华北设计研究总院
四川古蔺二郎污水处理工程
业主方： 四川郎酒集团有限责任公司。
工程规模： 近期2015年0.50万m3/d，远期2020年0.70万m3/d。

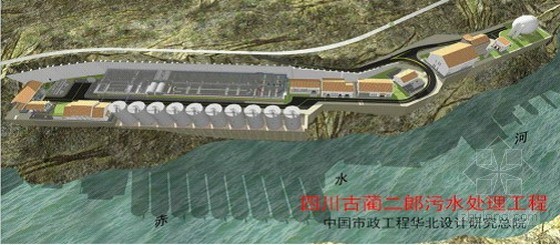

厂址： 位于二郎镇西北，赤水河低点，占地面积10076平方米（15.11亩）。

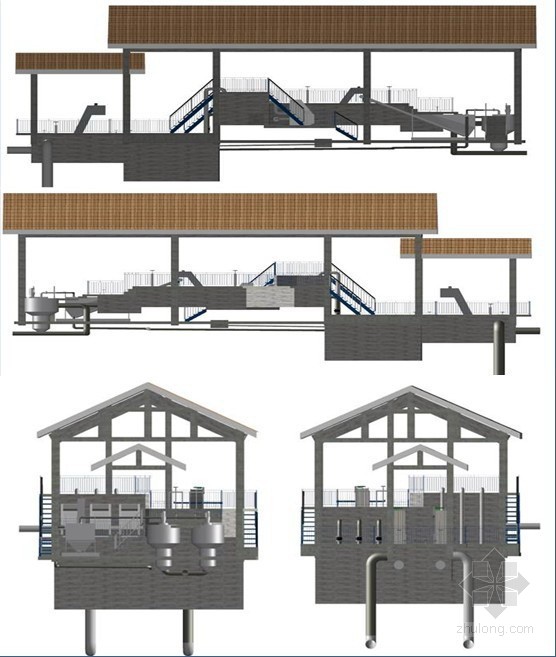

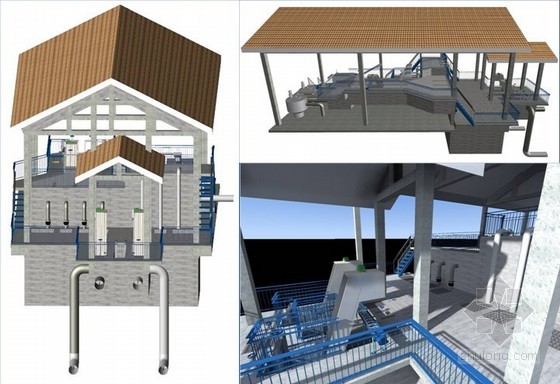

轴测图/渲染
处理工艺： 采用酒糟分离＋调节池（酸碱中和）+气浮+两级EGSB+A20＋臭氧脱色+深度处理。
项目工期： 2011年11月至2012年7月底前完成所有土建及设备安装、单机调试、厂区总图工作；2012年8月进行联合试运转。

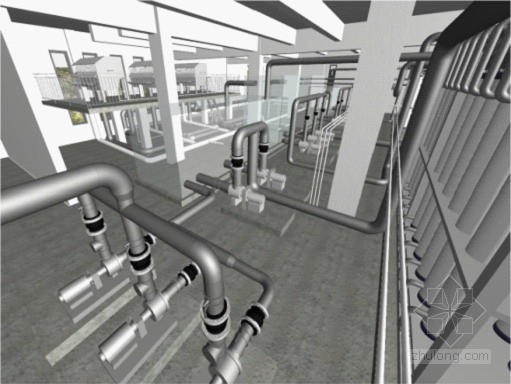

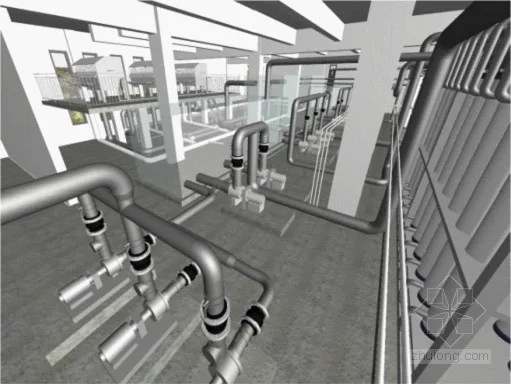

设备渲染图
*案例来自GRAPHISOFT
