今日份小技巧：根据等高线创建地形
默认快捷键 ：无
网面工具的具体位置：界面最左边竖向菜单栏 – 设计 – 网面工具

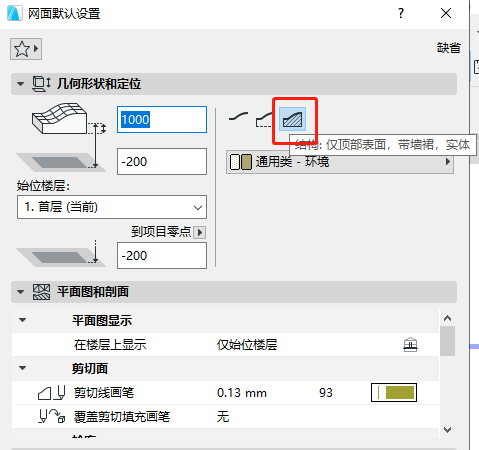

首先打开ARCHICAD软件，导入一张地形图或者使用多义线绘制地形图。然后找到网面工具，双击网面工具，在网面工具面板中选择实体模型，点击确定。
( “ 实体模型 ” 位置如上图所示 )
按住空格键，利用魔术棒工具，鼠标点击等高线图中最外面的等高线，这样我们就得到了一个网面。我们选中这个网面，然后点击一下网面工具，按住空格键，鼠标点击一下第二条等高线，在跳出来的 “ 新建网面点” 面板中选择 “ 添加新点 ” ，下拉栏中选择 “ 按用户定义的脊线调整 ” ，然后点击确定，其余的等高线都是同样的操作。（具体操作可观看视频）
( “ 新建网面点 ” 如上图所示 )
全部等高线都添加网面点后，我们选中这个网面，然后点击最外圈的等高线中任意一个小黑点，在跳出的小面板中选择 “ 提升网面点 ” ，接着在出现的对话框中输入这条等高线的高度，并且选择 “ 应用到所有 ” ，点击确定。（具体操作可观看视频）
( “ 提升网面点 ” 位置如上图所示 ）

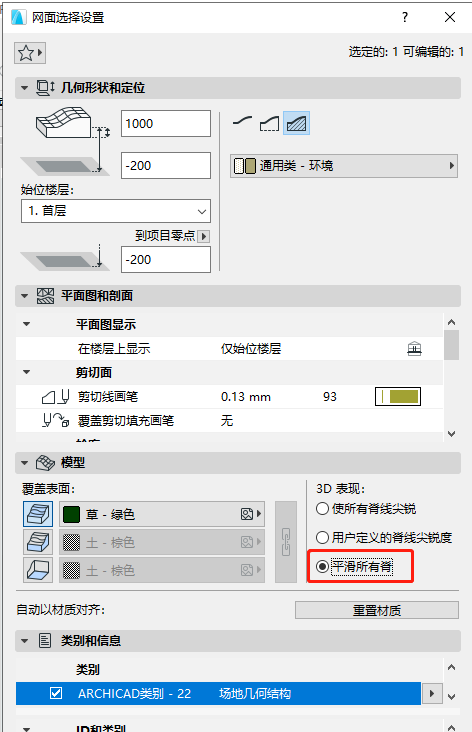

其余等高线都是一样的做法，将等高线都提升到相应的位置后我们就得到了一个地形，我们选中这个地形，调出网面设置面板，在面板中选择 ” 平滑所有脊 “，这样我们就得到一个平滑的地形了。
( “ 平滑所有脊 ” 位置如上图所示 ）
