BIM建筑网基于BIM技术的项目管理，BIM模型是开展一切工作的基础。首先，根据CAD的结构平面图，制作各个结构构件（如桩、梁、板、墙等）的族模型，在整个项目的结构构件族库建立完成后，就可以建立标高和轴网，将轴网投影到各个标高当中，再进入到标高视图中，然后将族构件按实际位置进行定位，在所有族构件都完成定位后，最后输出成果，形成3D模型。然后，在3D模型上增加时间维度，形成4D模型，利用4D模型，可以编排最优施工进度计划，安排最优的施工顺序。通过4D模型，对施工进行模拟，可以发现很多问题，如场地布置不合理、进度安排不科学等，及早的发现这些问题，并且尽快去解决，可以达到缩短工期的目的。BIM技术在项目管理中的应用原理如图1所示。

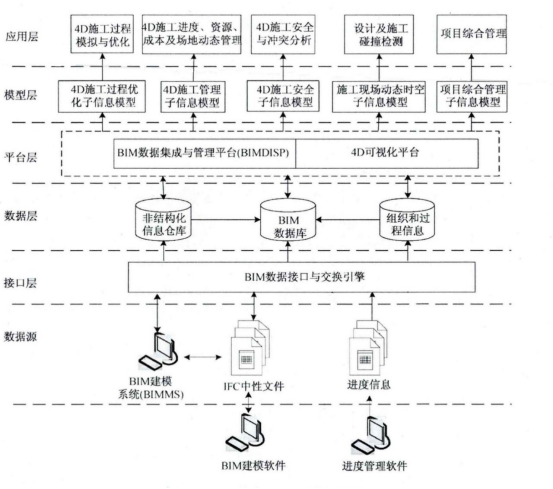

图1BIM技术在项目管理中的应用原理
