用Solidworks画曲面其实没有大家想象中的那么难，我们只需掌握基本命令的特征，辅以合理的绘图步骤就能做到，要知道很多曲面都能通过实体命令画出来，就比如下面的这个：
具体绘制过程如下：

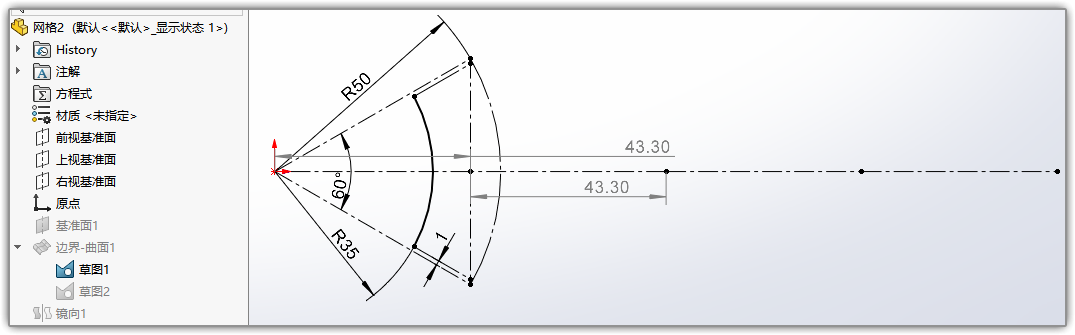

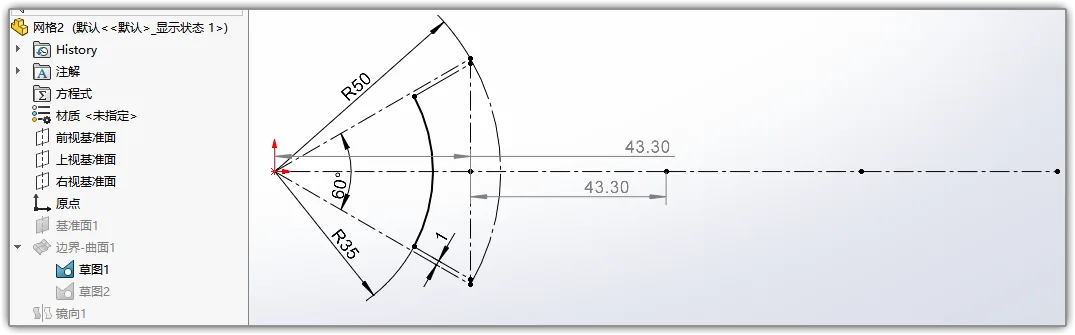

上视面绘草图。那个灰色的尺寸（43.30），是用来定位后面阵列轴的位置的。注意等距1的那两条短斜线。

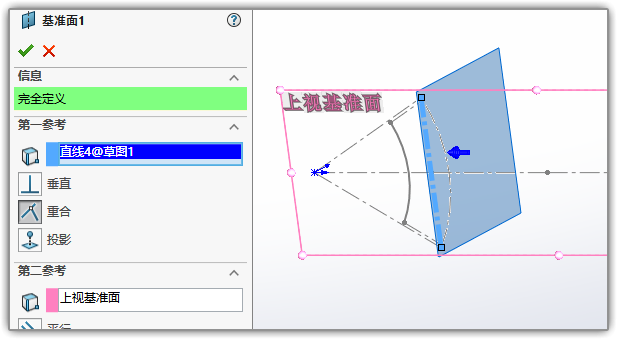

然后通过最右侧的竖线新建一个垂直于上视面的基准面。

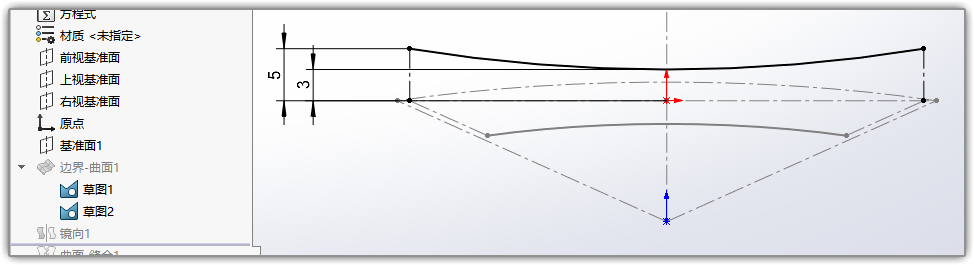

在新面上绘如下弧形。注意弧开两侧端点和草图1的等距为1的内侧线竖直关系。

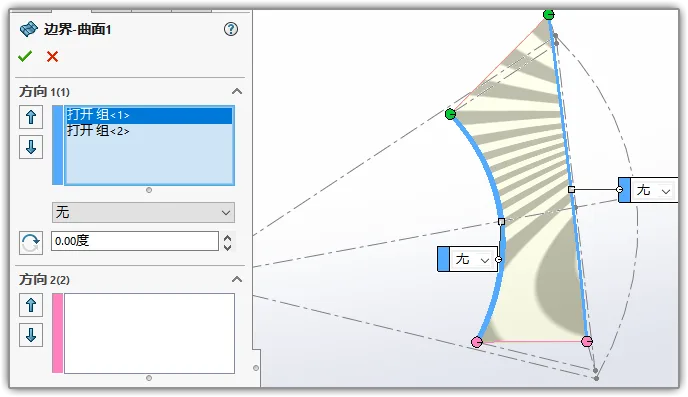

【曲面】-【边界曲面】-用第一步草图中的短弧和第二个草图的弧做曲面。

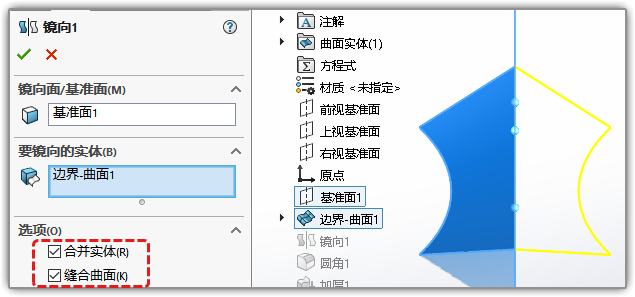

将这个曲面镜像一下。勾选合并和缝合。

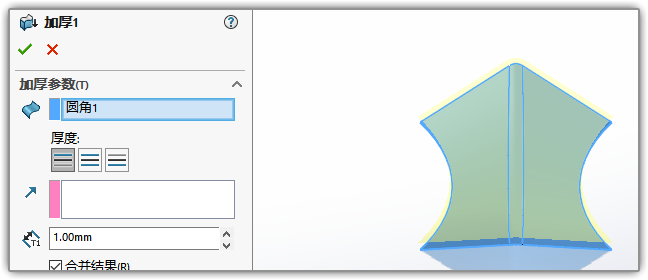

先倒圆角，然后加厚1mm形成实体。

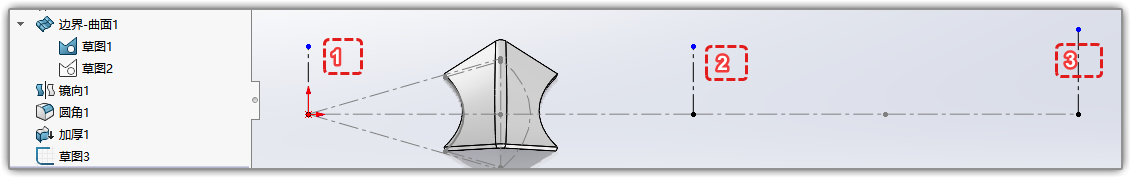

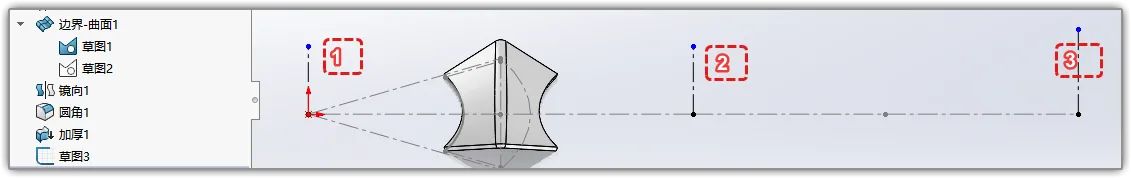

前视面绘草图。画三条竖直线，用来当作阵列轴。分别和草图1的那几个点重合。

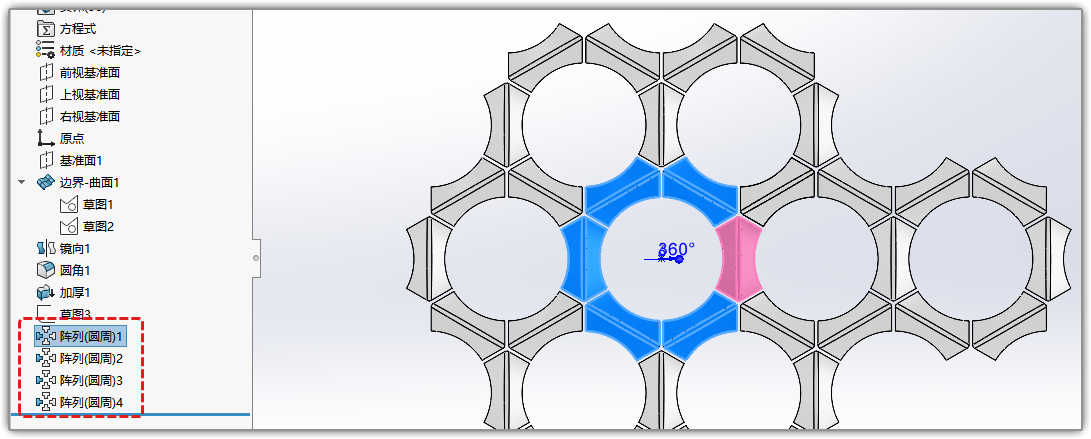

阵列几下形成如下这样样子。也可以多阵列几次形成更大的网。
经过30秒的渲染，我们就能得到上面所展示的那张图啦！
