亭阁形式
总平(BIM设计)面图

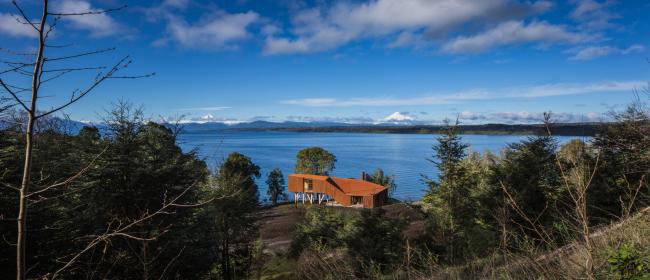

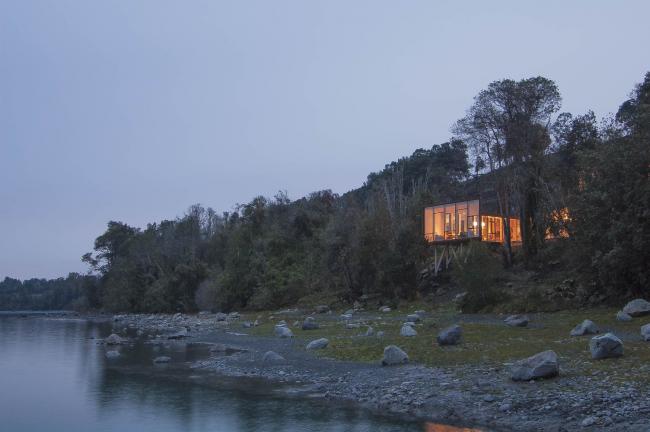

该项目位于智利巴塔哥尼亚;X区;在Rupanco湖的东岸。该委员会包括设计一个家庭生活聚会场所。该建筑被设计成一个亭子，因为这些空间可以以不同的方式用于不同的目的。

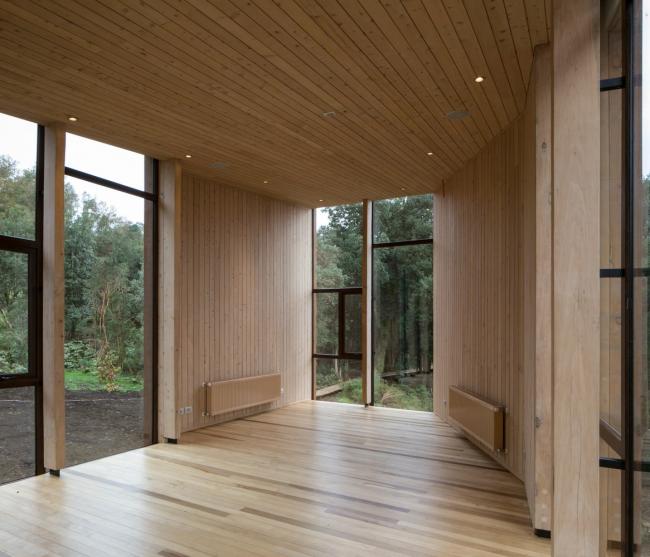

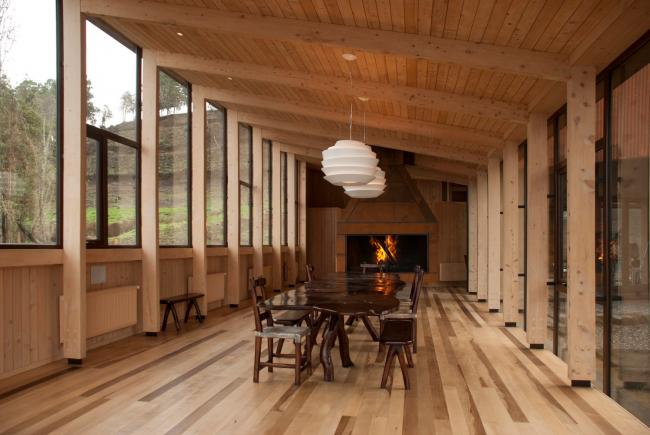

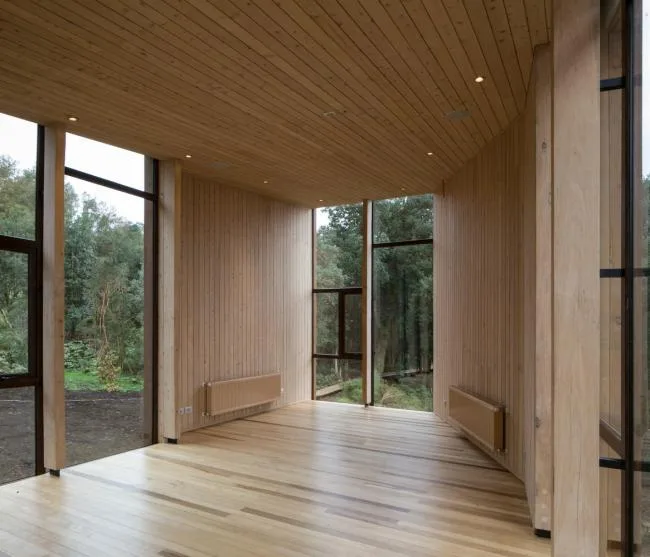

首层空间组织是围绕一个双炉灶组织布局的，一侧是烤架，另一侧则是烟囱。这个双重条件允许使用者将空间配置为用作烧烤区域以及起居室和餐厅。第二层有一个公共空间，也可以用作卧室。连接第一层和第二层的形式同时也构成了外部庭院的屋顶结构。
剖面图
一层平面图

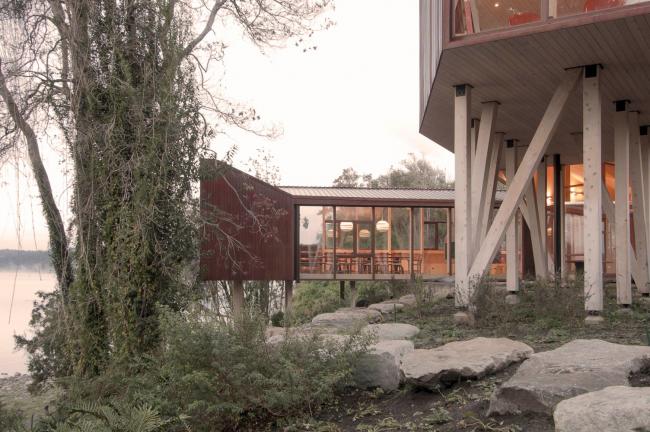

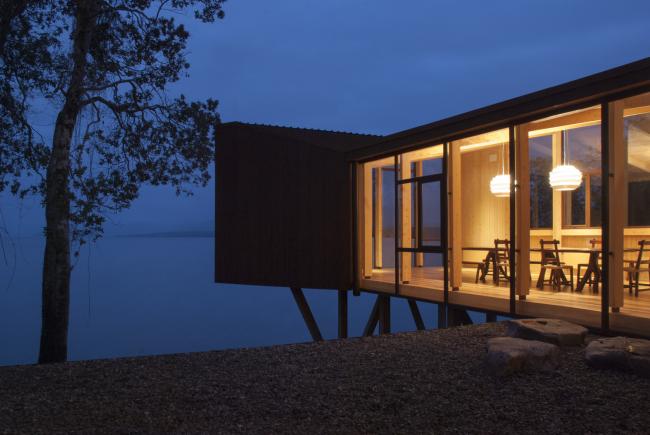

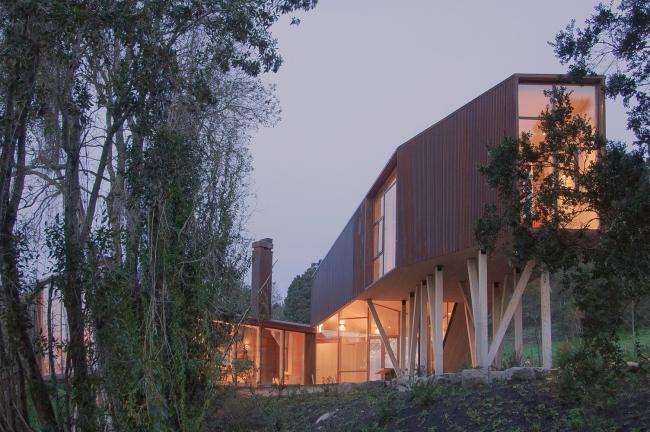

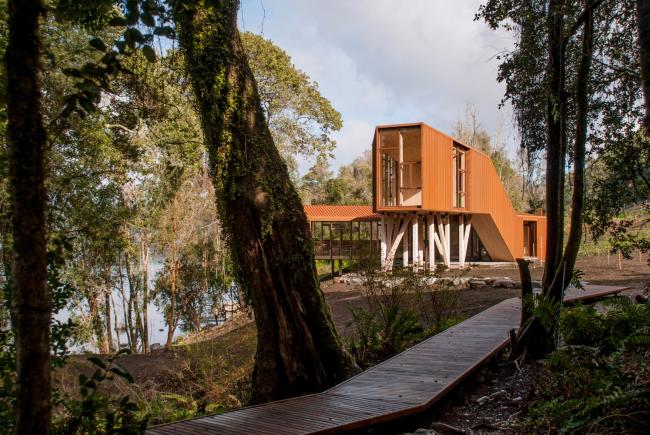

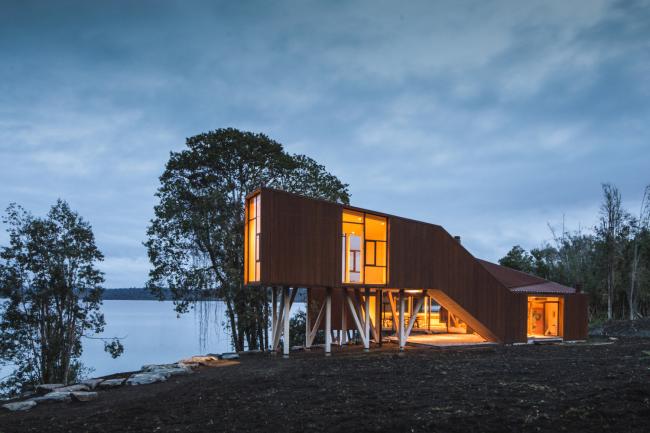

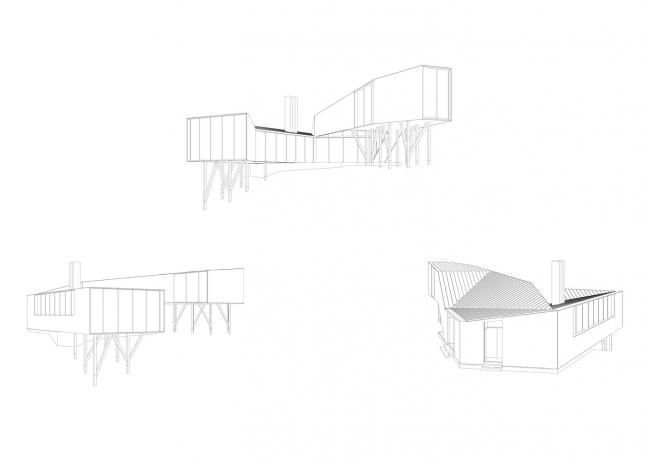

外部形态

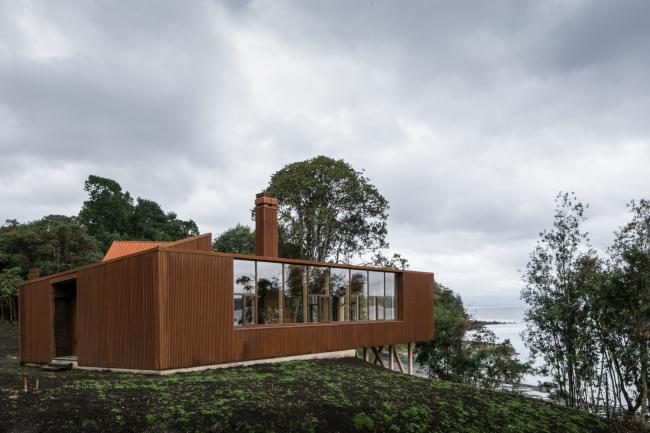

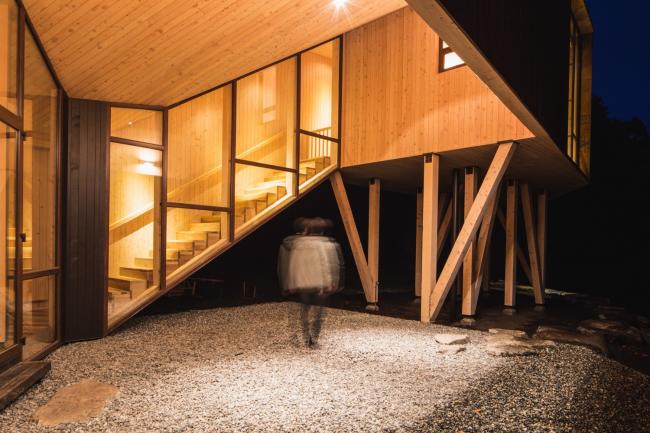

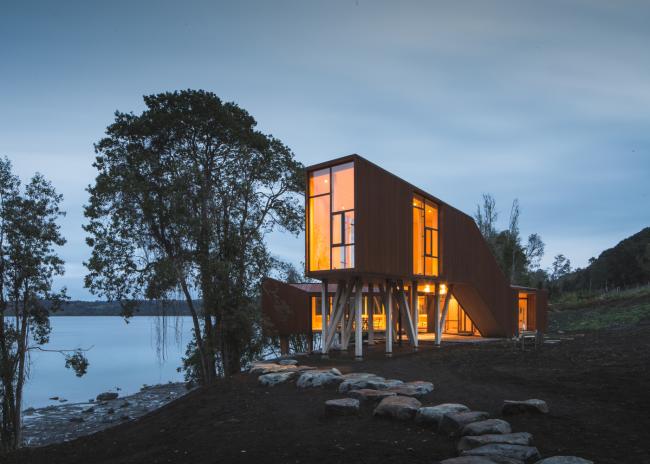

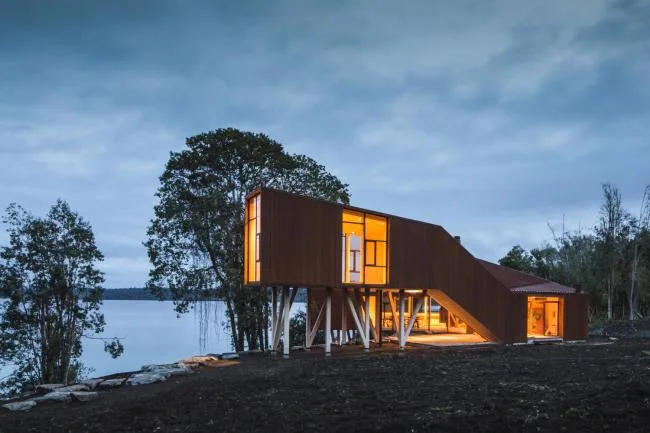

展馆的设计通常会有两个决定性的因素：雨和风塑造了该项目。该建筑是一个连续的考顿钢机身，旨在保护各种空间构造，以免受多变的极端气候的负面影响。夏季冰冷的南风被湖面前沿的海湾挡住了。而第二层的楼梯将北部的冬季寒风阻挡。最后，连接两层的部分通体完整的覆盖了外部庭院，以保护它免受持续降雨和烈日的影响。场地内的两棵百年历史的树木在与附近元素和遥远景观的对景关系中完善了整个建筑在其内的最终位置。
图纸

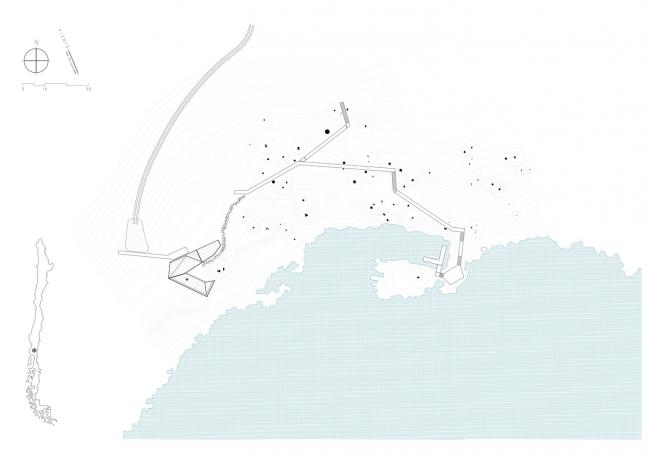

总平面图

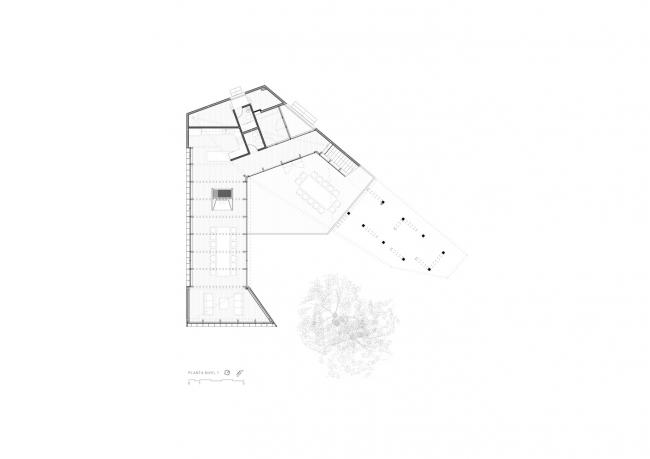

一层平面图
(BIM教程)

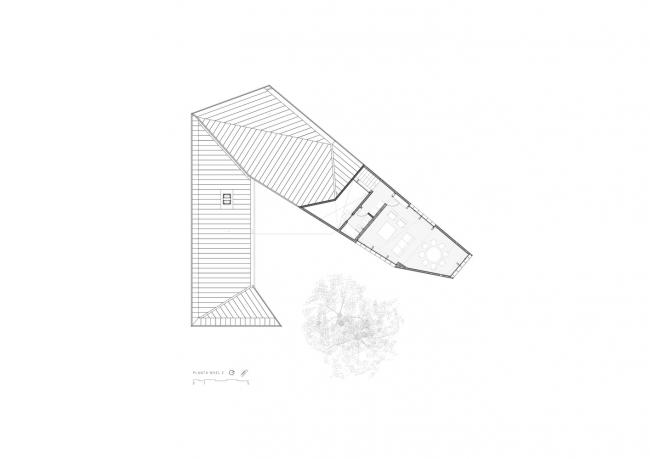

二层平面图

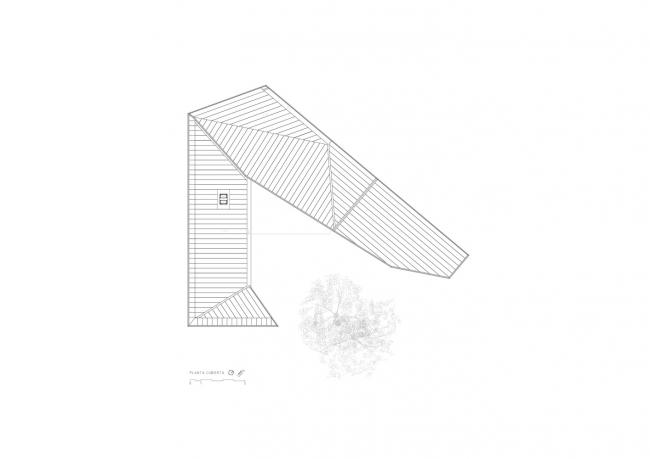

屋顶平面图

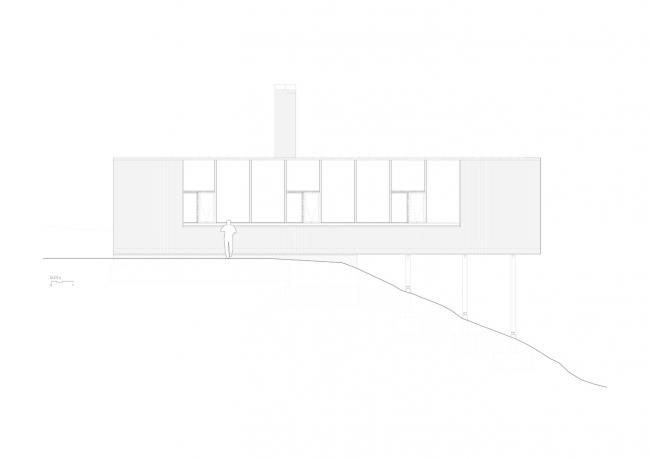

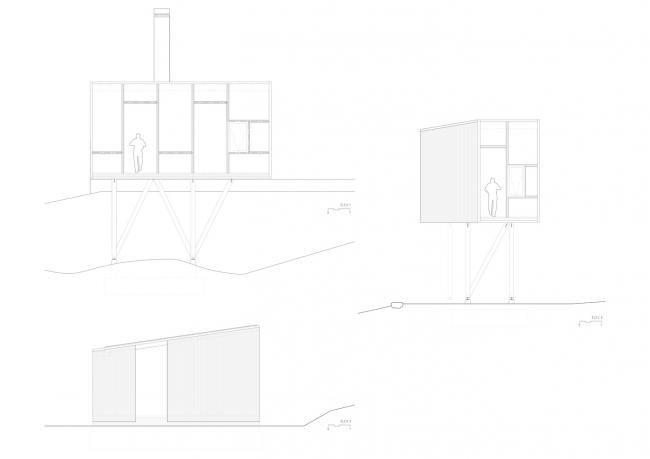

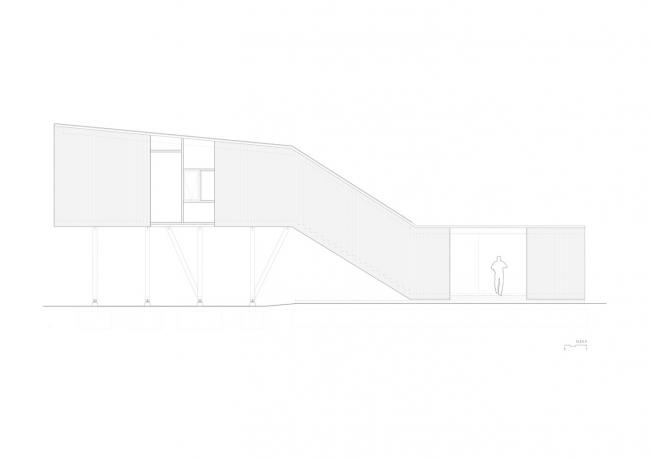

立面图
立面图
立面图
立面图

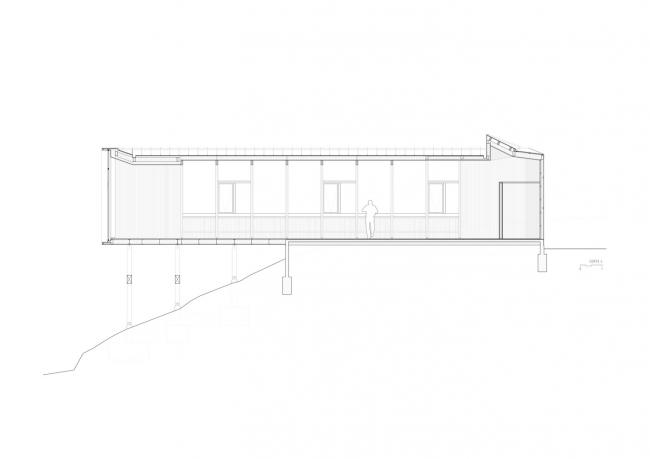

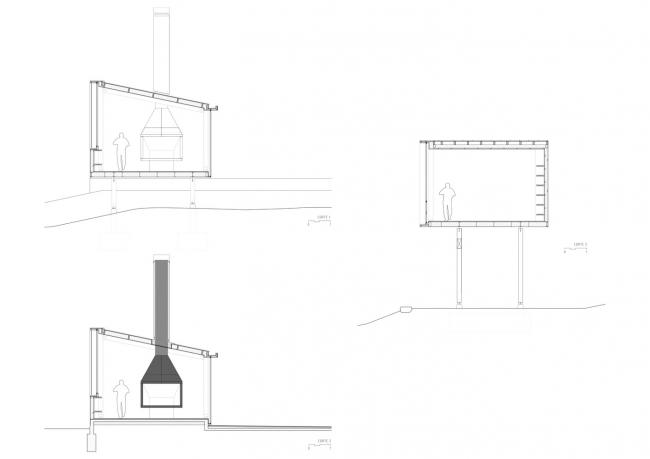

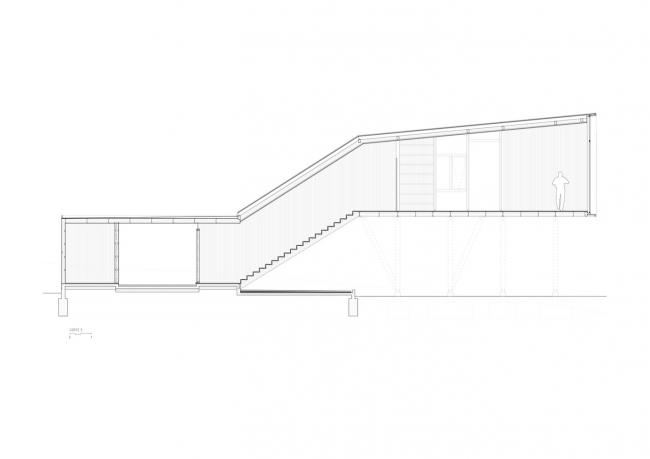

剖面图
剖面图
节点构造分析图
项目信息
建筑师：Aguilo +佩德拉萨
地点：Rupanco湖，洛杉矶拉各斯地区，智利
主持建筑师：Diego Aguilo Ch，Rodrigo Pedraza P.
总建筑面积：260.0平方米
项目年份：2015年
建筑摄影师：FranciscoIbañez
制造商：亨特道格拉斯-美国
合作建筑师：MauricioUrzúaS
