张江科学会堂项目，位于上海浦东新区张江中区41-07地块，北临川杨河，西侧为在建哥白尼路，南侧为待建海科路，项目建设用地39039㎡，总建筑面积约115550㎡，建筑高度为50米。主要功能由6000㎡展厅、4000㎡宴会厅及16个规模不同的大中小型会议室组成。项目定位为面向国际的科技论坛、会务、展览的活动场所，形成集国际会议、科学创新展示为一体的地标性建筑。
在项目施工管理的过程中，通过BIM与智慧平台的综合应用，辅助项目进行技术管理和生产管理，减少投入，节约成本，实现了项目全方位的管控。
项目概况
项目地址：上海市浦东新区张江中区41-07地块
项目类型：公共建筑
BIM技术应用阶段：施工阶段
建设单位：上海张江（集团）有限公司
设计单位：华东建筑设计研究院有限公司
施工单位：上海建工一建集团有限公司
项目效果图
BIM技术应用亮点
1.BIM辅助技术管理
运用BIM+技术管理系统中方案管理功能模块，建立方案编制计划表，对临近编制以及超期未完成的方案进行报警提示，还可通过规范查询功能辅助方案编制。

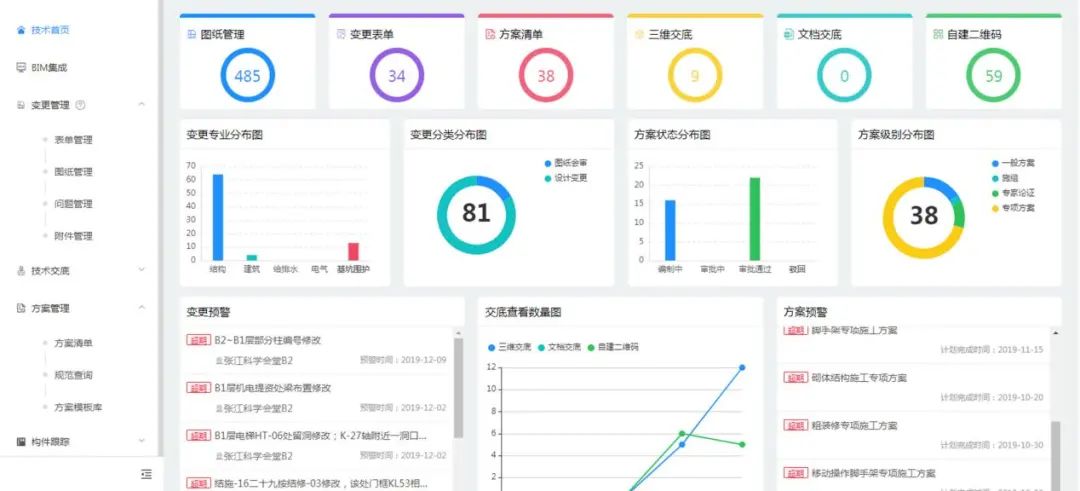

▲项目技术工作情况概览
同时，利用BIM模型中的条件查询功能，可自动化快速筛选特定构件，省去人为查找过程，借助软件中的剖切功能，生成任意方位的剖面图，大大提高了方案的编制效率。

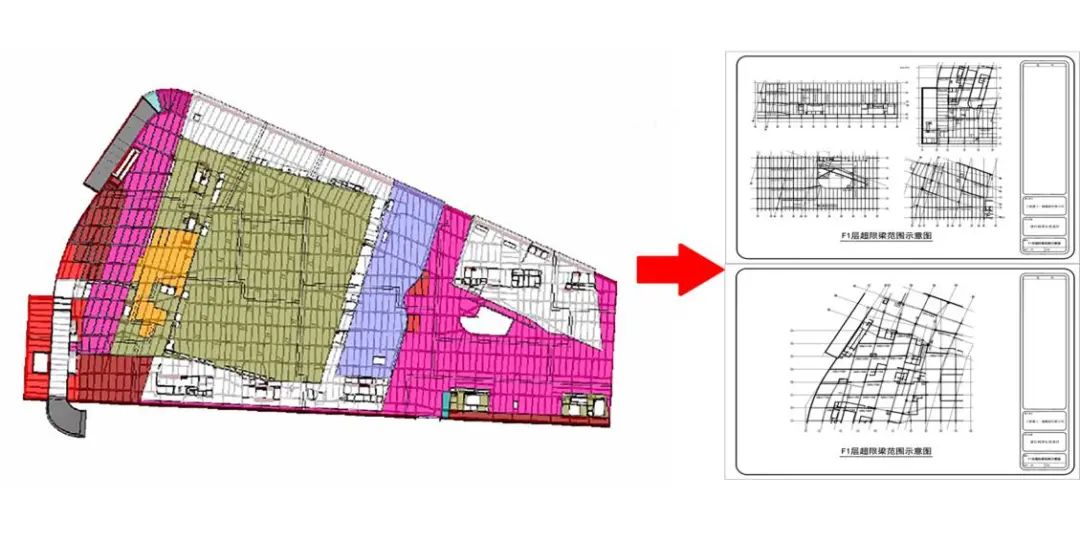

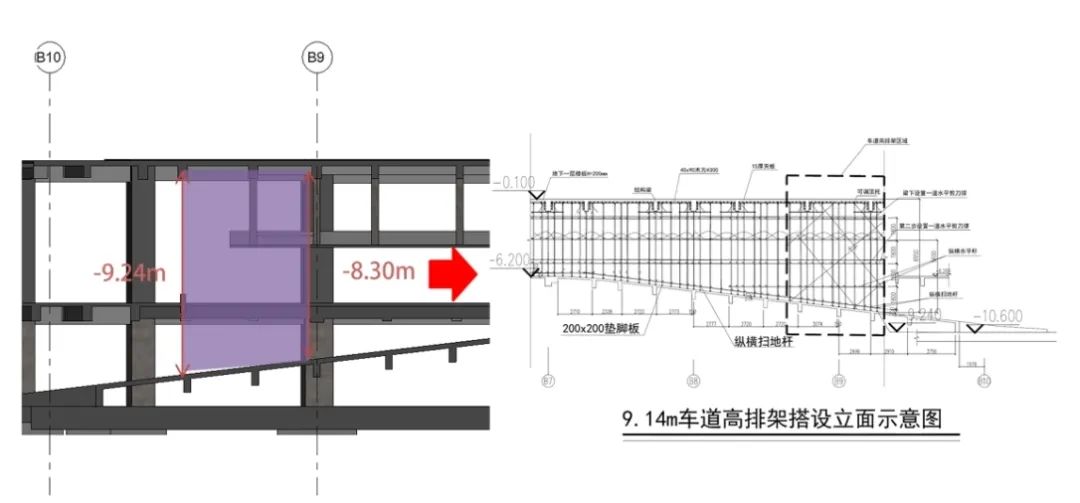

▲辅助超限梁和高排架专项方案编制
2.BIM辅助生产管理

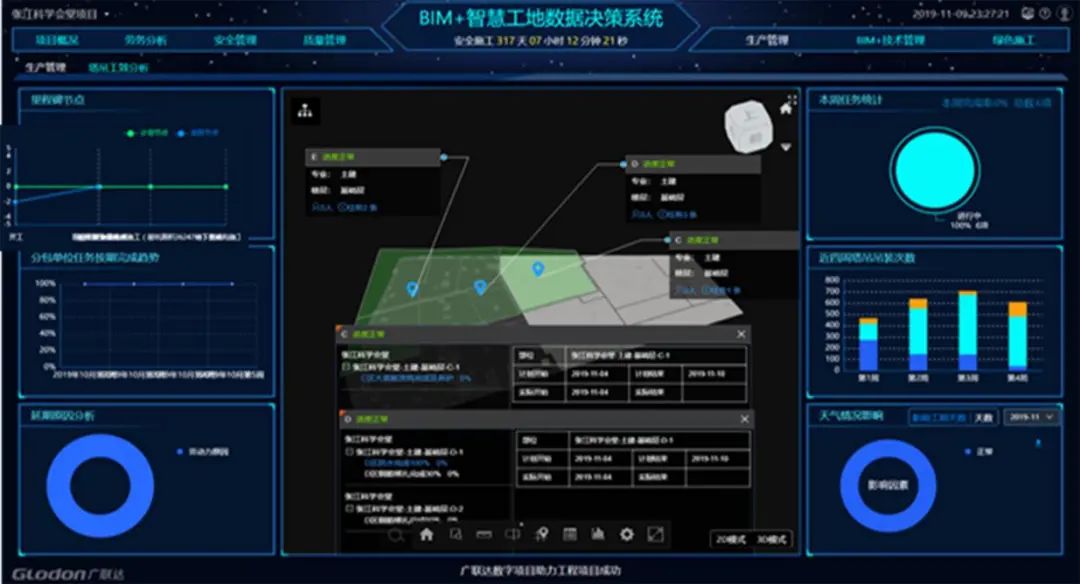

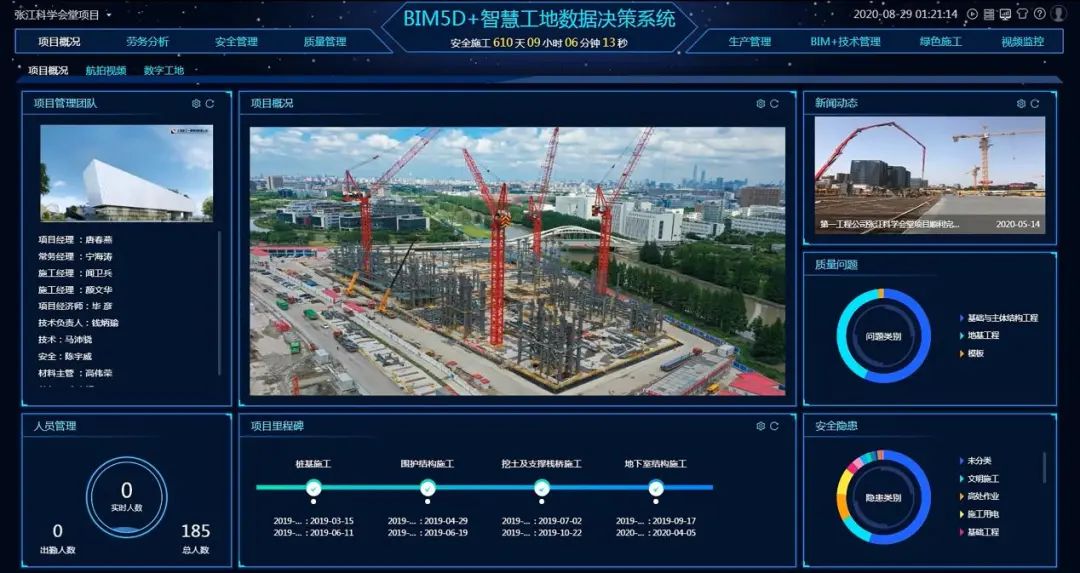

▲BIM+智慧项目管理综合看板
将系统细化拆解后的任务抓取相应的模型流水段，把实际的现场情况通过模型来体现，实现实际跟模型同步。
▲BIM+智慧项目管理生产管理内容查看
采用人脸识别的考勤方式，规范工人实名制作业，避免因刷卡等考勤方式造成的人员代刷卡考勤不真实的情况。实现高效、准确、及时的软硬件监控数据达到强有力的支撑，便于项目随时统计工效，调整劳务作业结构。通过每日数据无损积累，也可与商务及生产有机结合对比，形成闭环。

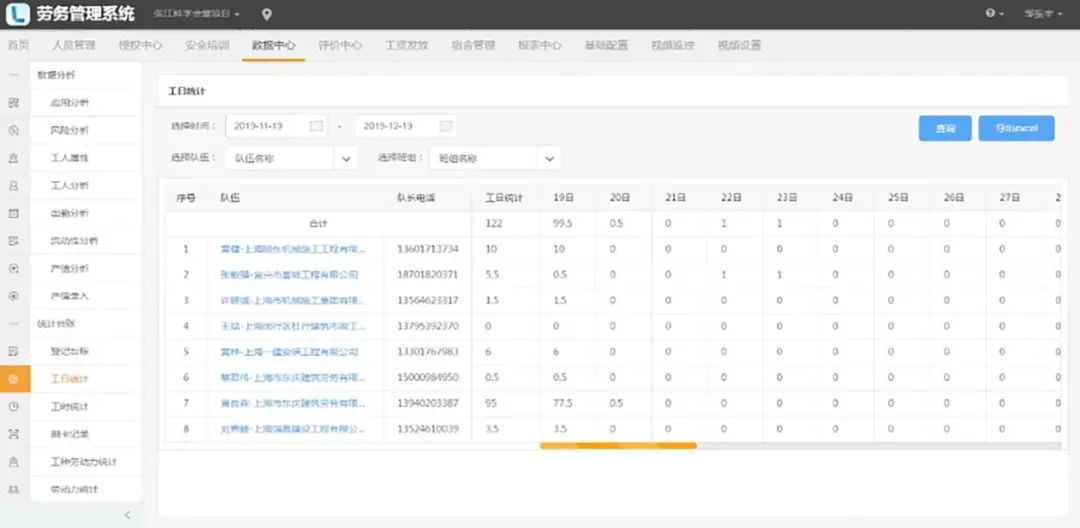

▲劳务管理内容查看
3.设计深化与分析应用
本项目建筑多处造型为异形不规则形态，幕墙构件形式复杂、数量多，二维软件绘制的施工图难以清晰、准确的表达各类构件。另外还存在如大跨度无柱空间上方叠加的变高度巨型桁架、部分框架柱之间需布置支撑与阻尼器等需要对构件精确定位与分析的问题。通过BIM技术，对于各类特殊构件形式进行清晰、准确、三维可视化来表现，辅助推敲比选和构件加工的工作，使最终方案能更合理适用，更符合各方的需求。

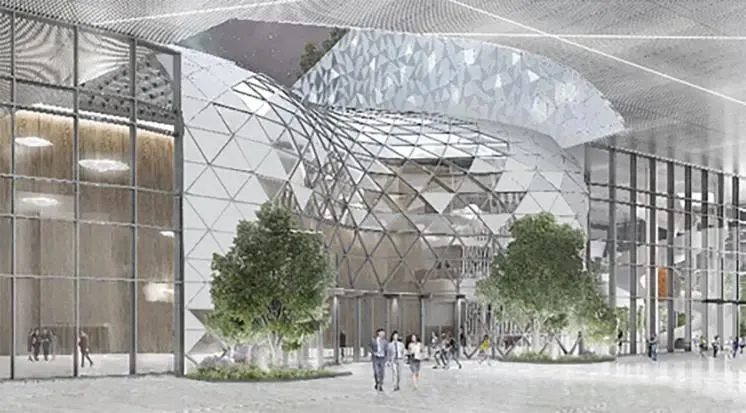

▲入口处含异形构件的建模效果示意图

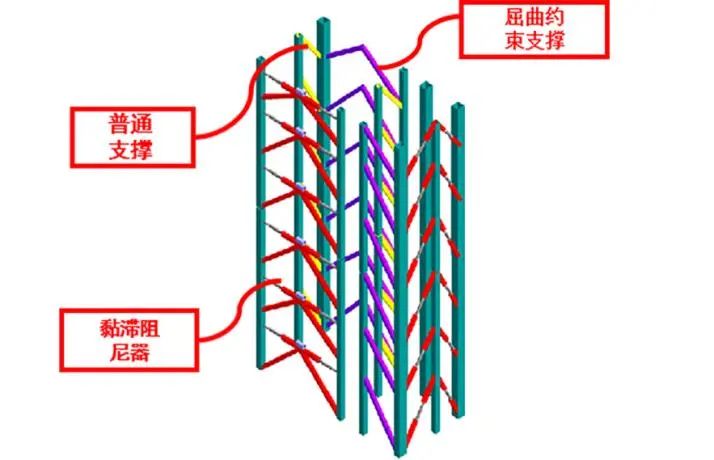

▲支撑与阻尼器协作的示意图
