今日份小技巧：AC导出三维图
默认快捷键 ：无
新建3D文档的具体位置：浏览器 – 3D文档 – 从3D中新建3D文档。
导出三维图的具体路径：菜单栏 – 文件 – 另存为。
01模型转到3D视图
首先把模型视图转换到3D视图，如果需要剖切模型，则用3D剖切工具对模型进行剖切。

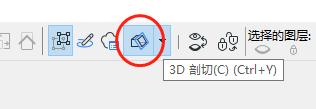

（ 3D剖切工具如上图所示 ）

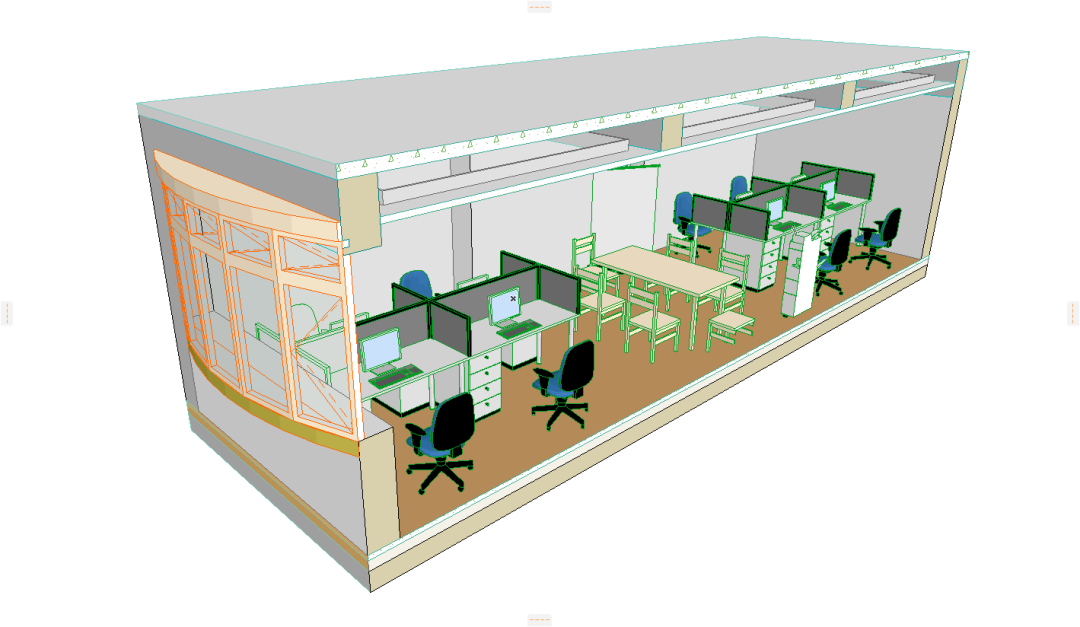

（模型剖切后如上图所示 ）
02创建3D文档
将整理好的模型转到满意的角度后，找到右边浏览器中的3D文档，点击鼠标右键，选择从 “ 3D中新建3D文档 ” ，在出现的对话框中设置好ID和名称，点击创建，这样我们的三维图就出来了。

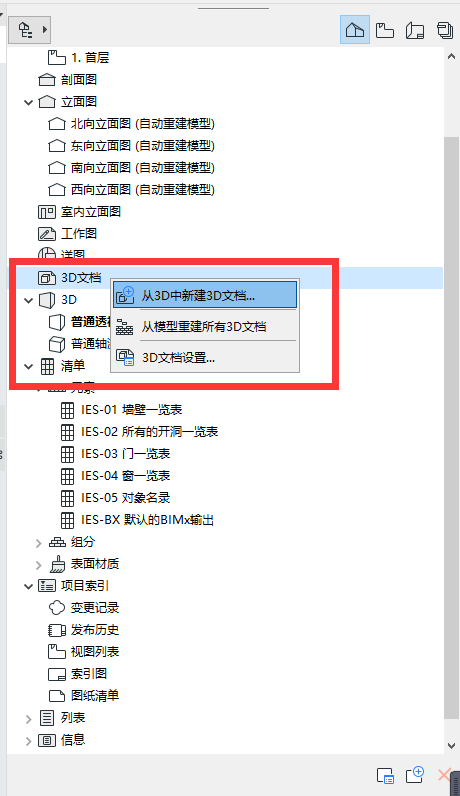

（ “从3D中新建3D文档” 选项如上图所示 ）

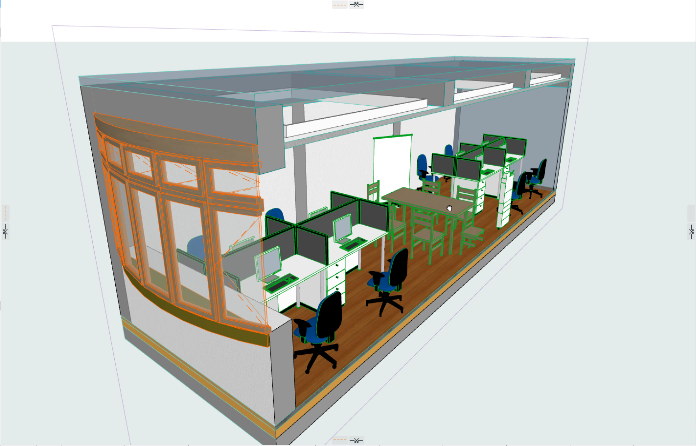

（ 3D文档中的三维图如上图所示 ）
03导出CAD文件
设置好3D文档后，我们找到最上方菜单栏，选择文件，点击另存为，在对话框里的保存类型选择DWG，然后设置好文件名，点击保存，就可以啦。
（ 另存为选项位置如上图所示 ）

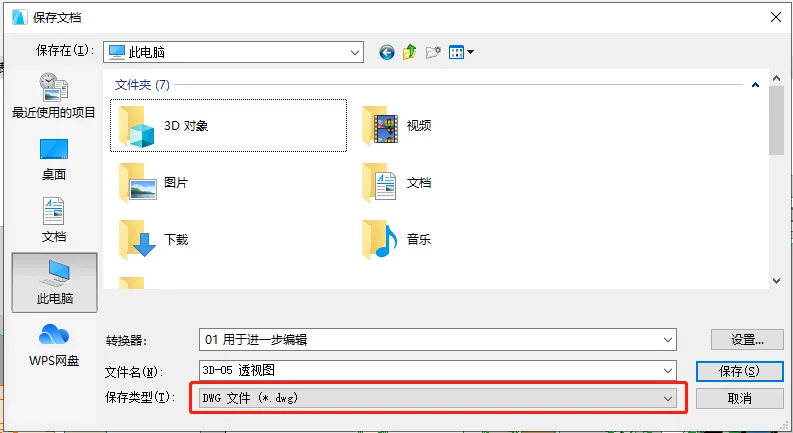

（ 保存类型如上图所示 ）
最后我们找到保存好的CAD文件打开就可以看到我们导出的三维图了。

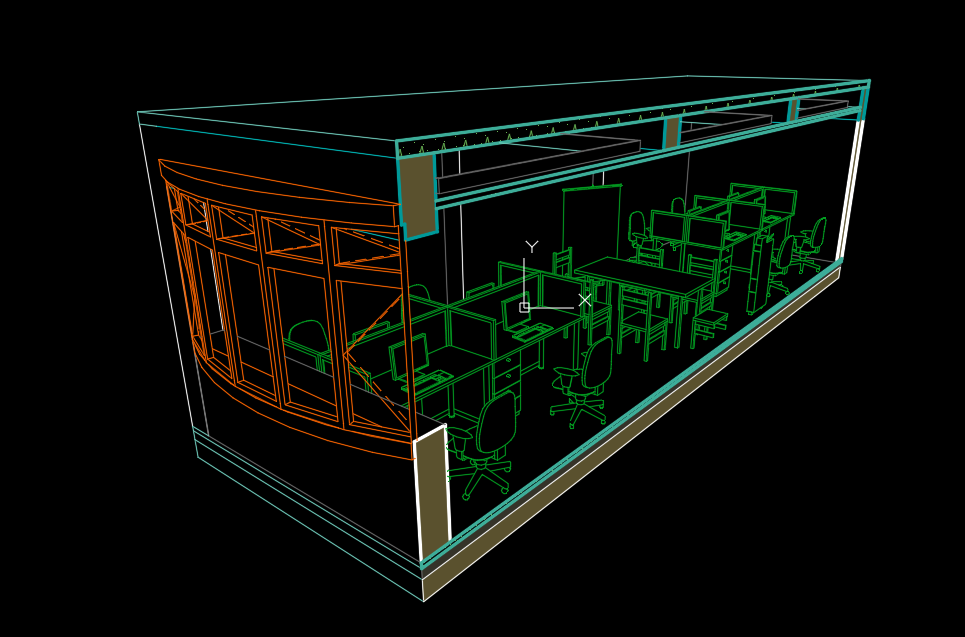

（CAD 三维图如上图所示 ）
